আজকে আমরা শার্লি স্টিফনেস টেস্টার সম্পর্কে আলোচনা করবো। যা টেক্সটাইল টেস্টিং অ্যান্ড কোয়ালিটি কন্ট্রোল ৩ এর কাপড়ের কাঠিন্য, স্পর্শানুভূতি ও ঝুলে পড়ার ক্ষমতা এর অন্তর্গত।
শার্লি স্টিফনেস টেস্টার (Describe the method of stiffness measurement shirley stiffness tester)
কাপড়ের স্টিফনেস এবং সে সাথে নির্ণয়ের জন্য শার্লি স্টিফনেস টেস্টার অত্যন্ত ব্যবহৃত যন্ত্রের মূলনীতি (Basic principle) বর্ণ (Machine description) ৩ কার্যপদ্ধতি (Working procedures নিজে আলোচনা করা হলো।

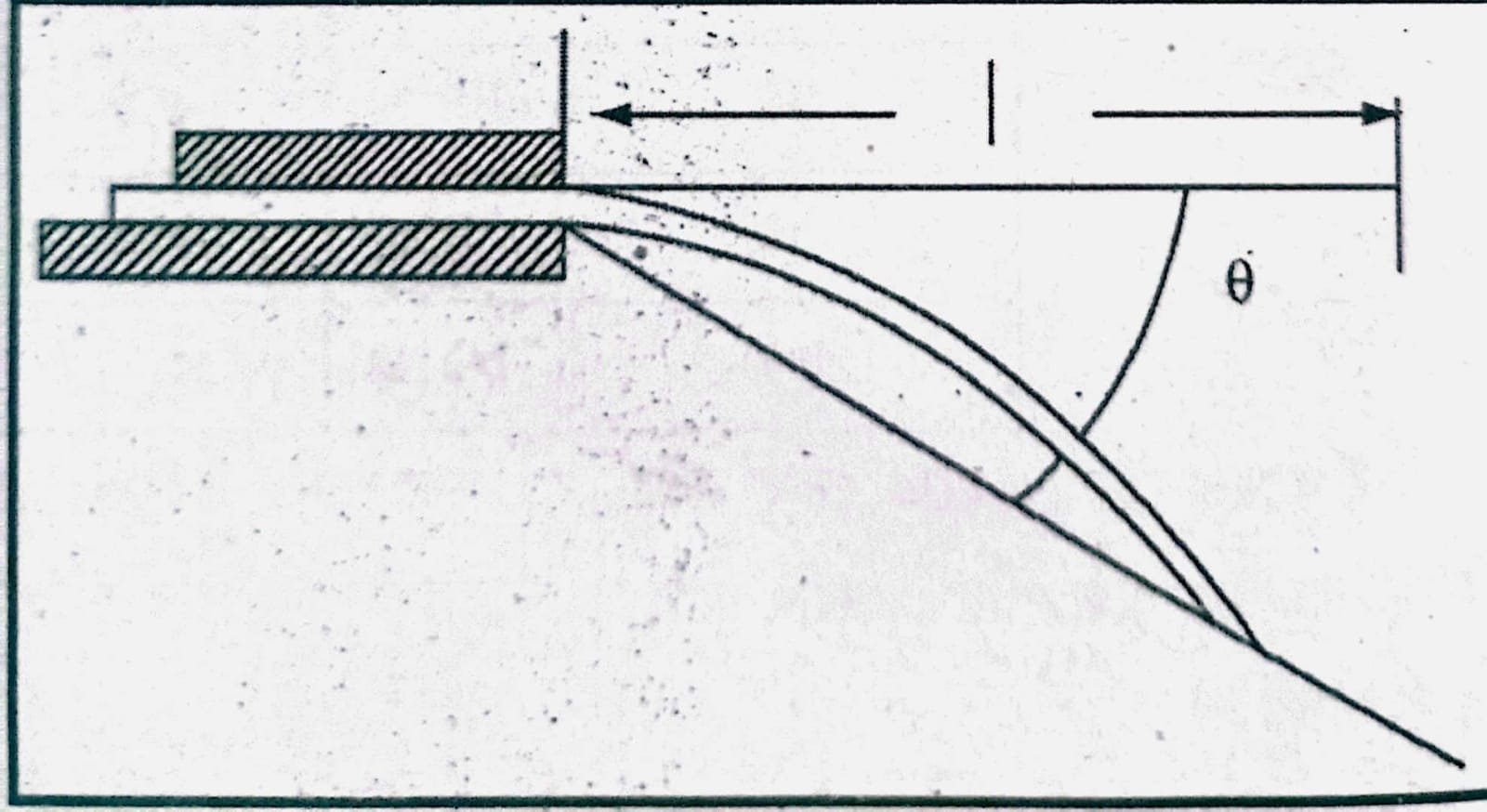

মূলনীতি (Basic principle) :
নির্দিষ্ট মাপের একখও আয়তাকার কাপড়কে যদি আনুভূমিক কোন প্ল্যাটফর্মের উপর রেখে আস্তে আস্তে সামনের দিকে ঠেলা দেয়া হয় তখন কাপড়টি যখনই প্ল্যাটফরম অতিক্রম করবে তখন সেটা তার নিজের ওজনে বেঁকে যেতে থাকবে। এখন নির্দিষ্ট একটি কোণে (0 (415) কাপড়টি বেঁকে যেতে যে দূরত্ব অতিক্রম করে তা যদি বের করা যায় তবে নিচের সূত্রের সাহায্যে কাপড়ের বেন্ডিং লেংথ বের করা যায়।
বেন্ডিং লেংথ C = 1f1 (8)
এখানে 1 কাপড়ের যে দৈর্ঘ্য যা নির্দিষ্ট কোণে বেঁকে যাওয়ার জন্য অতিক্রম করে।
8 = নির্দিষ্ট কোণ, এক্ষেত্রে f18 = f1 (41.5) = 0.5
এখন l এর মান নির্ণয় করে বেডিং লেখে বের করা যায়, যা কাপড়ের স্টিফনেস প্রকাশ করে। কাপড় যত দৃঢ় হবে তার বেন্ডিং ভাত বেশি হবে এবং কাপড়ের ছেপ তত কম হবে।

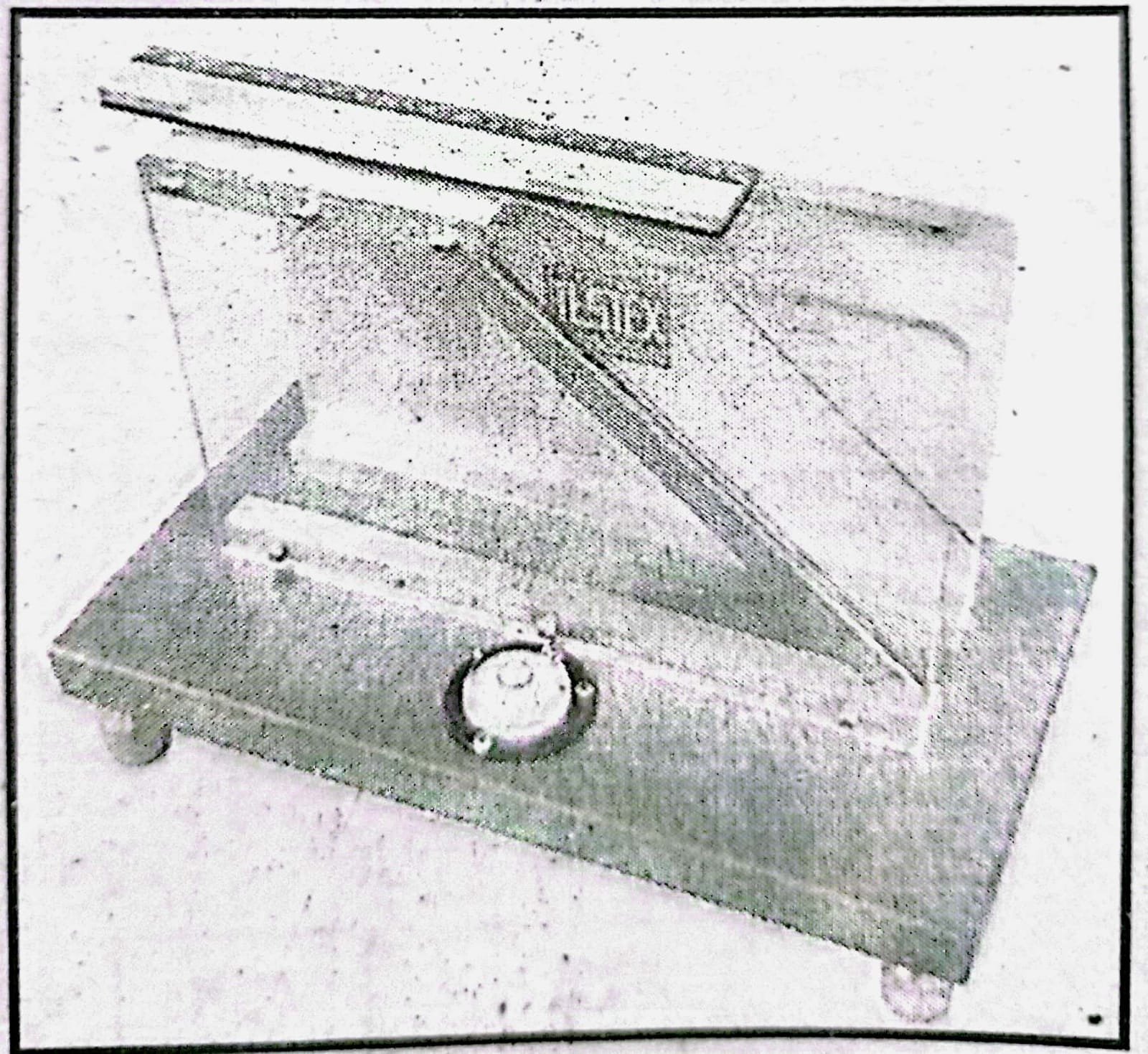

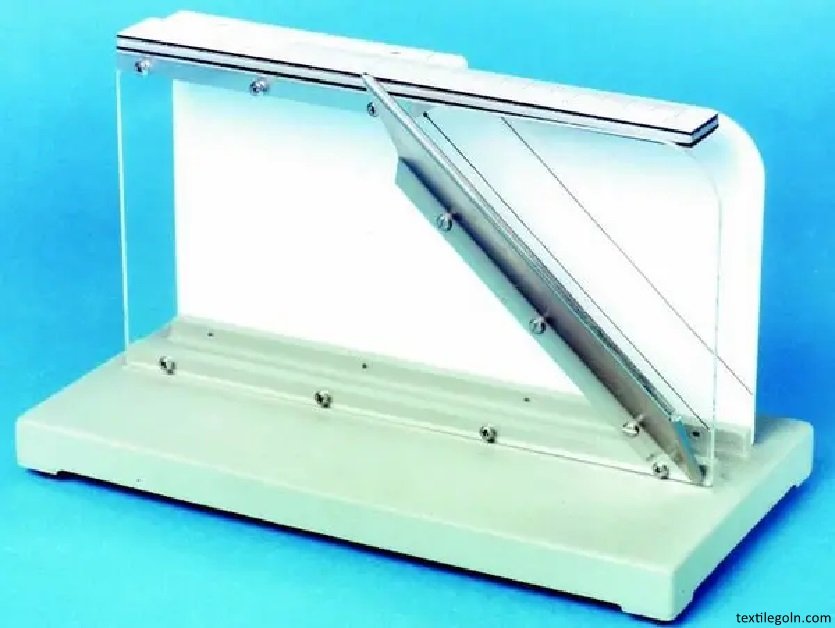

যন্ত্রের বর্ণনা (Machine description) :

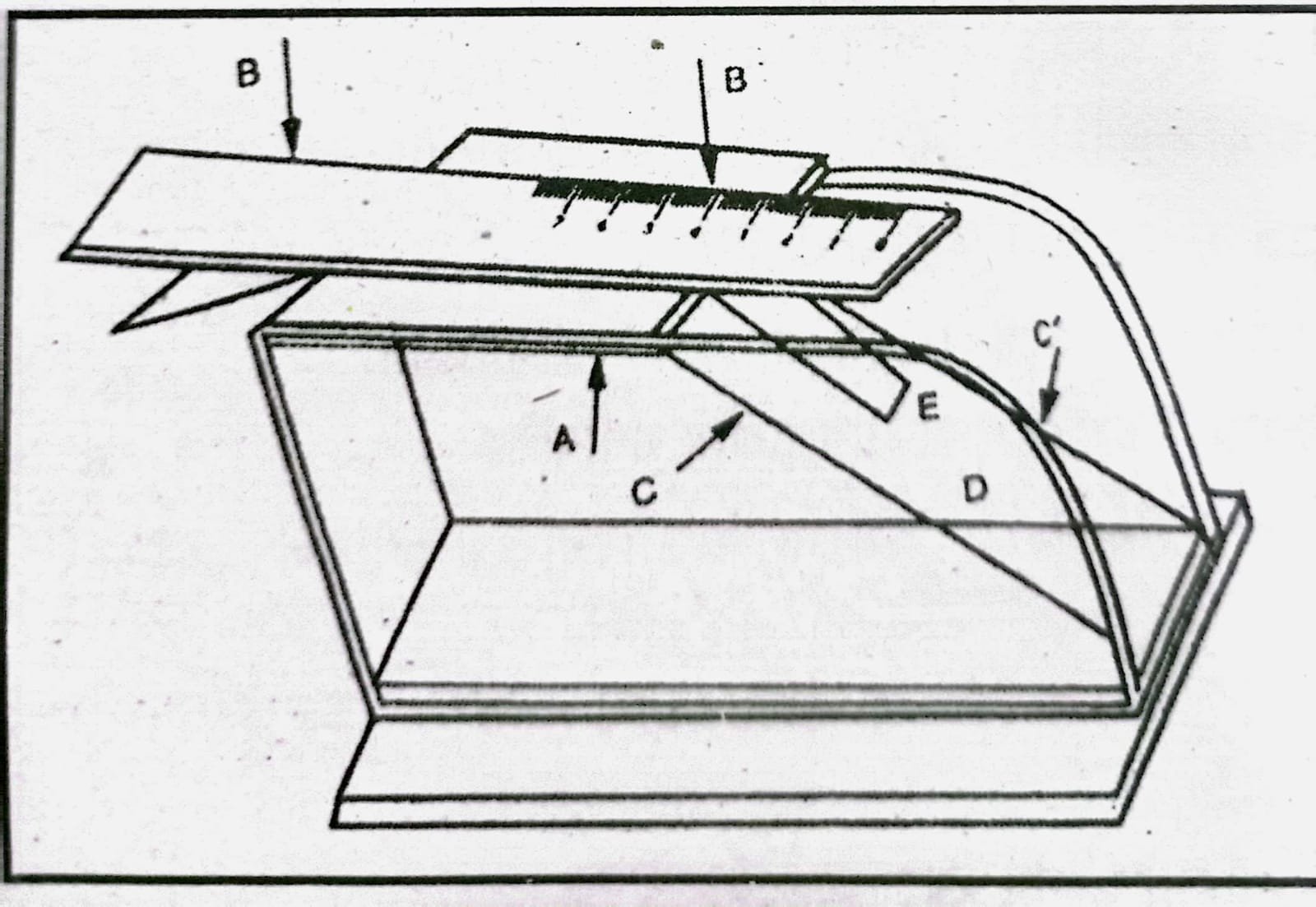

এ যন্ত্রের প্রধান অংশ হলো একটি প্লাটফরম (A) যার দুটি প্লাস্টিকের টুকরা (C) ও (D) দ্বারা আটকানো থাকে। প্লাস্টিকের টুকরা দুটি আদর্শ কোণে (41.5″) প্ল্যাটফরমের সাথে লাগানো থাকে। টুকরা দুটিতে সূচক রেখা under line) খোদাই করা থাকে। যন্ত্রের সাথে একটি আয়না (E) এমনভাবে লাগানো থাকে আয়নার সূচক রেখার প্রতিবিঘ্ন (Image দেখা যায়। যন্ত্রের সাথে সেন্টিমিটারে দাগাঙ্কিত একটি স্কেল (B) থাকে টেমপ্লেটের কাজও করে । এ স্কেলের সাইজ অনুযায়ী নমুনা কাটা হয়।
A= প্ল্যাটফরম,
B = টেমপ্লেট এবং স্কেল,
C ও C1 = প্লাস্টিকের টুকরা,
D = আয়না
E = কাপড়
কার্যপদ্ধতি (Working procedure) :
প্রথমে স্কেলের সাইজ অনুযায়ী টানার দিক হতে ৩টি এবং পড়েনের দিক হতে ৩টি প্রতিটি ৬ × ১ ইঞ্চি মাপের আয়তাকার টুকরা কেটে নেয়া হয়। এরপর নমুনাকে স্কেলের নিচে রেখে উভয়কে প্ল্যাটফরমের খোদাই করা অংশে স্থাপন করা হয় এবং আস্তে আস্তে সামনের দিকে ঠেলা হয়।
প্ল্যাটফরমের কিনারা পার হবার পর কাপড় নিচের দিকে বেঁকে যেতে শুরু করবে এবং যতক্ষণ না নমুনার অগ্রভাগ সূচক রেখা স্পর্শ করে ততক্ষণ নমুনা ও স্কেল সামনের দিকে ঠেলতে হবে। এ পর্যায়ে কাপড় কতদূর গিয়ে সূচক রেখা স্পর্শ করল সে দৈর্ঘ্য স্কেল থেকে পাওয়া যায় । এভাবে টানার দিকে ও পড়েনের দিকে দূর করে পরীক্ষা করে কাপড়ের গড় দৈর্ঘ্য উল্লিখিত সূত্রের সাহায্যে বের করা যায়।
