আজকে আমাদের আলোচনার বিষয়-হোপার ফিডার

হোপার ফিডার (Hopper Feeder)

কার্যগত দিক থেকে হোপার ফিডার হোপার বেল ব্রেকারের অনুরূপ। এটা সাধারণত ব্রোরুম লাইনের মাঝখানে বা দিকে ব্যবহার করা হয়, কিন্তু হোপার বেল ব্রেকার পাইনের প্রথমে ব্যবহার করা হয়।
উদ্দেশ্য ও

১। আঁশের গুচ্ছকে যথাসম্ভব খোলা।

২। তুলা আঁশসমূহকে ময়লাসমূহ থেকে আলাদা করা।

৩। তুলার ময়লাসমূহ আংশিক দূর করা।

মেশিনের বর্ণনা ও কার্যপ্রণালি ঃ

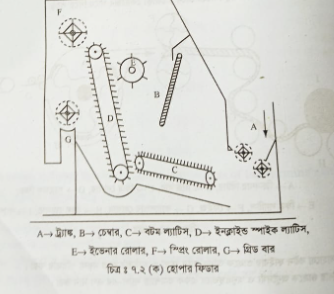

চিত্রে প্রদর্শিত মেশিনে একটি  ট্রাঙ্ক (Trunk ) ‘A’ যা মিশ্রণ যন্ত্র থেকে প্রাপ্ত আগে
থাকে। ট্রাঙ্ক থেকে আঁশ চেম্বার ‘B’ এ প্রবেশ করে, এখান হতে আঁশসমূহ ল্যাটিস ‘C’ এর স্পাইকের সংযোগে সামনের চলতে থাকে।

বটম ল্যাটিস হতে আশসমূহ ভার্টিক্যাল (Vertical) অথবা চালু স্পাইক প্যাটিস (Inclined spikec এর স্পাইকের মাধ্যমে উপরের দিকে যেতে থাকে। স্পাইক প্যাটিসের উপরে হোপারের দিকে একটি ইনের শ্রোদ্ধ রয়েছে যা অতিরিক্ত আঁশসমূহকে ডেলিভারির দিকে যেতে বাধা প্রদান করে। ফলে অতিরিক্ত আশসমূহ উপর হতে চেম্বার ‘B’-তে এসে পড়ে।



আবার স্পাইক ল্যাটিস তুলা আঁশসমূহকে উপরের দিকে উঠায়, এভাবে একটি ওপেনিং
সম্পন্ন হয়। ব্রাহ্ম থেকে বটম ল্যাটিসের মাধ্যমে আশসমূহ হোপারে আসে, হোপারে প্রয়োজনের অতিরিক্ত তুলা সুইং ডোর বা ফিলার ডোর Q পিছনের দিকে চাপ দেয়। রড (Rod) R এর মাধ্যমে একটি ক্যাচ বক্স (Catch bor লিভারের সাথে কিলার ডোর সংযুক্ত। v লিভার W ক্র্যাম এর মাধ্যমে ভাইব্রেটিং ডোর Y এর সাথে সংযুক্ত।

আগের ফিলার ডোর পিছনের দিকে চাপ দিলে, ক্যাচ বক্স (Catch box) লিভার V কে নিচের দিকে চাপ দেয় যা w ক্র্যাঙ্কের Y ডোর বন্ধ হয়ে যায়। ফলে আঁশ চেম্বারে প্রবেশ করতে পারে না এবং চেম্বারে আঁশ সর্বসময় সমপর্যায়ে থাকে। ল্যাটিসের ডেলিভারি প্রান্তে F একটি স্ট্রিপিং রোলার রয়েছে, যা আঁশসমূহ স্পাইক থেকে স্ট্রিপিং করে, গ্রিড বার এর উ আঘাত করে ।

ফলে আঁশ কিছুটা ময়লা দূর করে এবং পরবর্তী মেশিনে ফিড করার উদ্দেশ্যে ডেলিভারি প্রান্তে চলে যায় এ পেডাল (Padal) রোলারের মাধ্যমে পরবর্তী মেশিনের তুলা সরবরাহ নিয়ন্ত্রিত থাকে।

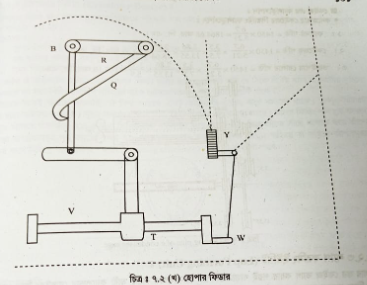

সংকেত পরিচিতি ঃ

B – চেম্বার
Q – ফিলার ডোর
R – রড
T – ক্যাচ বক্স
V – লিভার
W – ক্র্যাঙ্ক
Y – ডোর

■ কেইজ (Cage) :

কনডেনসিং ইউনিট (Condensing Unit) এ একটি বা ১ জোড়া কেইজ ব্যবহার হয়ে থাকে, তবে এখানে ১ জোড়া দেখানো হলো— কেইজগুলো কাস্ট আয়রনের (Cast Iron) তৈরি ছিদ্রযুক্ত টিন সিলিন্ডার যা ল্যাপ তৈরির জন্য ব্যবহৃত হয়।

কেইজের নিচের একটি পাখা (Fan) আছে, যার দ্বারা বায়ুপ্রবাহের সৃষ্টি হয় এবং এই বায়ুর টানে আঁশসমূহ বিক্ষিপ্তভাবে কেইজের গায়ে গিয়ে জমা হয় এবং কেইজ দুটি পরস্পর বিপরীতমুখী ঘূর্ণনের জন্য একটি আঁশের স্তর তৈরি হয়ে সামনের দিকে অগ্রসর হয়ে থাকে।

কেইজের সামনের অংশ একটি শীট (Sheet)

দ্বারা আটকানো থাকে, ফলে উৎপাদিত ল্যাপ সহজেই খুলে সামনের দিকে যেতে পারে । কেইজের গায়ের ছিদ্র দ্বারা ছোট ছোট ময়লার টুকরা ধুলাবালি ইত্যাদি বায়ুপ্রবাহের টানে বের করে নিয়ে যায় এবং ফ্যানের বায়ুপ্রবাহের মাধ্যমে ডাস্ট চেম্বারে চলে যায় ।

■ কেইজ এর ক্যালকুলেশন :

• কনডেন্সার কেইজের গিয়ারিং ক্যালকুলেশন

১। ফ্যানের গতি 6.7 1450 x • 1864.68 আর. পি. এম।

5.21

২। কেইজের গতি = 1450 x

6.7

3.5 2.86 3.55

= 34.98 আর. পি. এম ।

5.21 7.5*13.55X

৩। ওয়াইপার রোলার গতি = 1450 × 5.21 6.7 3.5 2.86 3.55 7.5 13.55 3.9 = 167.18 আর. পি. এম ।

=X=18.64
