এই পাঠটি বাংলাদেশ কারিগরি শিক্ষা বোর্ড–এর অধীনে ডিপ্লোমা ইন টেক্সটাইল টেকনোলজি কোর্সের ১ম পর্ব, “জেনারেল টেক্সটাইল প্রসেস–১ (১৯১২)” বিষয়টির ৯ম অধ্যায়: সিমপ্লেক্স (Simplex) এর অন্তর্ভুক্ত। এই ক্লাসে সিমপ্লেক্স মেশিনের কার্যপ্রণালী, বিভিন্ন অংশ ও কাজ বিস্তারিতভাবে শেখানো হয়।
সিমপ্লেক্স মেশিন এর কার্যপ্রণালী
সিমপ্লেক্স মেশিন বলতে কী বোঝায়?

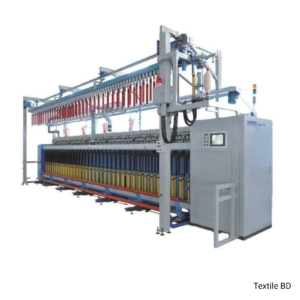

সিমপ্লেক্স মেশিন হচ্ছে একটি গুরুত্বপূর্ণ স্পিনিং প্রস্তুতিমূলক মেশিন, যা ড্রইং ফ্রেম থেকে প্রাপ্ত স্লাইভার-কে আরও চিকন করে রোভিং (Roving) তৈরির জন্য ব্যবহৃত হয়। এটিকে “রোভিং ফ্রেম” নামেও পরিচিত।
স্থাপন অবস্থান: ড্রইং ফ্রেমের পর এবং রিং স্পিনিং ফ্রেমের পূর্বে।
সিমপ্লেক্স মেশিনের উদ্দেশ্য ও মূল কাজসমূহ
সিমপ্লেক্স মেশিন প্রধানত নিচের চারটি গুরুত্বপূর্ণ কাজ সম্পাদন করে থাকে:
| কাজের নাম | কাজের বিবরণ |
| ✅ ড্রাফটিং (Drafting) | স্লাইভারকে টান দিয়ে তুলনামূলকভাবে চিকন করে রোভিং তৈরি করা হয়। এতে ওজন হ্রাস পায় এবং সুতা প্রস্তুতির উপযোগী হয়। |
| ✅ টুইস্টিং (Twisting) | আঁশ ছড়িয়ে না পড়ে, সে জন্য রোভিং-এ হালকা পাক (twist) দেওয়া হয়। এতে রোভিং-এর শক্তি সামান্য বৃদ্ধি পায়। |
| ✅ ওয়াইন্ডিং (Winding) | পাক দেওয়া রোভিং-কে নির্দিষ্ট গতিতে ববিনে巻িয়ে রাখা হয় যাতে সহজে স্থানান্তর করা যায়। |
| ✅ বিল্ডিং (Building) | ববিনে রোভিং巻ানোর সময় প্যাকেজটিকে একটি নির্দিষ্ট আকৃতি ও আয়তনে তৈরি করা হয় যেন তা সুশৃঙ্খলভাবে খুলে নেওয়া যায় এবং সহজে নষ্ট না হয়। |
প্রতিটি কাজের বিস্তারিত বিশ্লেষণ
ড্রাফটিং (Drafting)
ড্রাফটিং হলো একটি প্রক্রিয়া যার মাধ্যমে ড্রইং ফ্রেম থেকে প্রাপ্ত মোটা স্লাইভারকে টেনে (stretch করে) তুলনামূলকভাবে হালকা ও চিকন রূপে রূপান্তর করা হয়, যাতে একক দৈর্ঘ্যের ওজন হ্রাস পায়। এইভাবে স্লাইভারকে আরও সূক্ষ্ম করে রোভিং আকারে তৈরি করা হয়, যা পরবর্তী ধাপে সুতা তৈরিতে ব্যবহৃত হয়। এটি কম কাউন্টের রোভিং উৎপাদনের জন্য অত্যন্ত গুরুত্বপূর্ণ ধাপ।

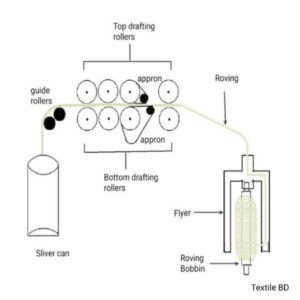

সিমপ্লেক্স মেশিনে এই কাজটি হয় থ্রি ওভার থ্রি ড্রাফটিং পদ্ধতি (Three-over-three drafting system)-এর মাধ্যমে, যেখানে তিন জোড়া রোলার একত্রে কাজ করে টান ও চাপ প্রয়োগ করে আঁশগুলিকে সমান্তরালভাবে প্রসারিত করে। এতে রোভিংয়ের গঠন আরও সমান, সুশৃঙ্খল এবং মানসম্মত হয়।
টুইস্টিং (Twisting)
টুইস্টিং হলো সেই প্রক্রিয়া যেখানে রোভিং-এ সামান্য পাক (twist) দেওয়া হয়। এই পাক দেওয়ার প্রধান উদ্দেশ্য হলো:
-
রোভিংয়ের মধ্যে থাকা আঁশগুলো যাতে খসে না পড়ে,
-
রোভিংকে সাময়িকভাবে কিছুটা শক্ত ও স্থিতিশীল করা,
-
রোভিংয়ের বাইরের পৃষ্ঠ থেকে আঁশ খোলাখুলি হওয়া প্রতিরোধ করা।
এই সামান্য পাক রোভিংয়ের গঠন সুসংহত রাখতে সহায়তা করে এবং এটিকে ববিনে巻াতে সুবিধা হয়। তবে এই পাকটি চূড়ান্ত সুতার জন্য নয়; এটি তুলনামূলকভাবে হালকা, কারণ মূল পাক প্রদান করা হয় পরবর্তী রিং স্পিনিং প্রক্রিয়ায়।
ওয়াইন্ডিং (Winding)
ওয়াইন্ডিং হলো সিমপ্লেক্স মেশিনের একটি গুরুত্বপূর্ণ ধাপ, যেখানে ড্রাফটিং ও টুইস্টিং-এর পর রোভিং-কে নির্দিষ্ট গতিতে ও নির্দিষ্ট নিয়মে ববিনে巻ানো হয়। এই巻ানোর উদ্দেশ্য শুধু রোভিং সংরক্ষণ নয়, বরং এটি যেন পরবর্তী ধাপে (যেমন রিং স্পিনিং) সহজে ব্যবহারযোগ্য হয়।
-
রোভিং-এর巻ানো কাজটি সাধারণত একটি ববিন বা প্যাকেজে সম্পন্ন হয়।
-巻ানোর সময় রোভিং-এ সামান্য টেনশন (tension) বজায় রাখা হয় যাতে প্যাকেজ দৃঢ় থাকে, কিন্তু আঁশ না ছিঁড়ে যায়। -
ছোট আকারের এই রোভিং প্যাকেজগুলো স্থানান্তর ও পরিচালনার পক্ষে সুবিধাজনক।
উদ্দেশ্য:
-
রোভিং সুশৃঙ্খলভাবে জমা রাখা
-
স্থানান্তরের সুবিধা তৈরি করা
-
রিং ফ্রেমে সহজে খাওয়ানোর উপযোগী প্যাকেজ প্রস্তুত করা
বিল্ডিং (Building)
বিল্ডিং হলো সেই প্রক্রিয়া, যেখানে রোভিং-কে এমনভাবে巻ানো হয়, যাতে ববিনের গঠন নির্দিষ্ট নিয়মে সুষম ও কার্যকর হয়। এই ধাপে রোভিং ববিনে巻ানোর সময় তার দুই প্রান্ত টেপার (Taper) আকৃতির হয়, অর্থাৎ কিছুটা ঢালু বা মোচার মতো আকৃতি পায়।
এই মোশনের জন্য তিনটি প্রধান গতি বা চলন ব্যবহৃত হয়:
-
**রিভার্সিং মোশন (Reversing motion):**巻ানোর দিক পরিবর্তন করে যাতে রোভিং সুশৃঙ্খলভাবে পুরো ববিনে ছড়িয়ে পড়ে।
-
ট্রাভার্সিং মোশন (Traversing motion): রোভিংকে এক পাশে সীমাবদ্ধ না রেখে পুরো ববিনজুড়ে ছড়িয়ে巻ানো হয়।
-
**লিফটিং মোশন (Lifting motion):**巻ানোর সময় ববিনের অবস্থান উঠানো বা নামানো হয় যাতে বিভিন্ন স্তরে সুষম巻ানো হয়।
ফলাফল:
-
সিমেট্রিক প্যাকেজ তৈরি হয়
-
রোভিং প্যাকেজ থেকে সহজে খুলে ব্যবহার করা যায়
-
ববিন বিকৃত হয় না, ভাঙে না
-
রিং স্পিনিং-এ খাওয়ানো সহজ হয়
✅ সিমপ্লেক্স মেশিন বিষয়ক সম্ভাব্য প্রশ্ন ও উত্তর
১. সিমপ্লেক্স মেশিনের অপর নাম কী?
উত্তর: সিমপ্লেক্স মেশিনের অপর নাম হলো রোভিং ফ্রেম (Roving Frame)।
২. সিমপ্লেক্স বলতে কী বোঝায়?
উত্তর: স্পিনিং এর পূর্বে এবং ড্রয়িং এর পরে, স্লাইভারকে আরও সূক্ষ্ম করে রোভিং আকারে রূপান্তরের জন্য যে মেশিন ব্যবহৃত হয়, তাকে সিমপ্লেক্স মেশিন বলে।
৩. সিমপ্লেক্স মেশিনে কয়টি প্রধান কাজ হয়?
উত্তর: সিমপ্লেক্স মেশিনে প্রধানত চারটি কাজ হয়:
- ড্রাফটিং (Drafting)
- টুইস্টিং (Twisting)
- ওয়াইন্ডিং (Winding)
- বিল্ডিং (Building)
৪. ড্রাফটিং (Drafting) কী?
উত্তর: ড্রাফটিং হলো একটি প্রক্রিয়া যার মাধ্যমে স্লাইভারকে প্রসারিত করে একক দৈর্ঘ্যের ওজন কমিয়ে রোভিং তৈরি করা হয়। এতে ফাইবার সূক্ষ্ম হয় এবং পরবর্তী প্রসেসিং সহজ হয়।
৫. সিমপ্লেক্স মেশিনে কেমন ড্রাফটিং পদ্ধতি ব্যবহৃত হয়?
উত্তর: সাধারণত থ্রি ওভার থ্রি ড্রাফটিং ব্যবহৃত হয়, যেখানে তিন জোড়া রোলারের মাধ্যমে আঁশ প্রসারিত হয়।
৬. টুইস্টিং (Twisting) কী এবং কেন প্রয়োজন?
উত্তর: রোভিংয়ের আঁশ যাতে খুলে না পড়ে, তার জন্য সামান্য পাক (Twist) দেওয়া হয়। এতে রোভিংয়ের শক্তি কিছুটা বৃদ্ধি পায় এবং এটি ববিনে সঠিকভাবে প্যাকে সহায়ক হয়।
৭. সিমপ্লেক্স মেশিনে পাক (Twist) কম কেন দেওয়া হয়?
উত্তর: কারণ এটি চূড়ান্ত পাক নয়। হালকা পাক দেওয়া হয় যাতে রিং স্পিনিং মেশিনে চূড়ান্ত ও প্রয়োজনীয় পাক দেওয়া সম্ভব হয়।
৮. ওয়াইন্ডিং (Winding) কী?
উত্তর: রোভিংকে ববিনে সুনিয়ন্ত্রিত গতিতে জড়ানোর প্রক্রিয়াকে ওয়াইন্ডিং বলে। এতে ছোট প্যাকেজ (Roving Bobbin) তৈরি হয়, যা স্থানান্তরে সহায়ক।
৯. বিল্ডিং (Building) কী এবং কেন প্রয়োজন?
উত্তর: সুনির্দিষ্ট নিয়মে এবং টেপার (Taper) আকৃতিতে রোভিং ববিন তৈরি করাই বিল্ডিং-এর কাজ। এতে প্যাকেজ সুশৃঙ্খল থাকে এবং সহজে খোলা যায় না।
১০. বিল্ডিং প্রক্রিয়ায় কোন কোন মোশন কাজ করে?
উত্তর:
- রিভার্সিং মোশন (Reversing Motion)
- ট্রাভার্সিং মোশন (Traversing Motion)
- লিফটিং মোশন (Lifting Motion)
১১. সিমপ্লেক্স মেশিন কোন প্রসেসিং পর্যায়ে ব্যবহৃত হয়?
উত্তর: এটি স্পিনিং প্রসেসের পূর্বে এবং ড্রয়িং এর পরে ব্যবহৃত হয়।
১২. সিমপ্লেক্স মেশিনে তৈরি প্যাকেজের নাম কী?
উত্তর: রোভিং ববিন (Roving Bobbin)।
১৩. সিমপ্লেক্স মেশিনের প্রধান উদ্দেশ্য কী?
উত্তর: স্লাইভারকে হালকা পাক দিয়ে রোভিংয়ে রূপান্তর করা, যাতে রিং স্পিনিং মেশিনে তা থেকে চূড়ান্ত সুতা তৈরি করা যায়।
১৪. সিমপ্লেক্স মেশিনে ফাইবার প্রসেসিং কিভাবে সাহায্য করে?
উত্তর: ফাইবারকে সমানভাবে সাজিয়ে ও হালকা পাক দিয়ে একটি ঝরঝরে রোভিং তৈরি করে, যা সুতা উৎপাদনে সহজতর করে তোলে।
১৫. সিমপ্লেক্স মেশিনের গুরুত্ব কী?
উত্তর:
- সুতা উৎপাদনের পূর্বপ্রস্তুতি সম্পন্ন করে
- রোভিংকে সুষম, টেকসই ও স্থানান্তরযোগ্য করে
- স্পিনিং মেশিনে ফাইবার খারাপ না হয়ে কাজের সুবিধা বাড়ায়
সিমপ্লেক্স মেশিন এর কার্যপ্রণালী নিয়ে বিস্তারিত ঃ
সিমপ্লেক্স মেশিন হচ্ছে স্পিনিং প্রক্রিয়ার অন্যতম গুরুত্বপূর্ণ প্রস্তুতিমূলক ধাপ, যা সুতার গুণগত মান নির্ধারণে বড় ভূমিকা রাখে। এর সুনির্দিষ্ট কার্যপ্রণালী ও গতিশীল নিয়ন্ত্রণ ব্যবস্থার মাধ্যমে উন্নতমানের রোভিং তৈরি সম্ভব হয়, যা পরবর্তী ধাপে সঠিক সুতা উৎপাদনে সহায়তা করে।
