আজকে আমাদের আলোচনার বিষয়-রো-রুমে ব্যবহৃত বিভিন্ন ঘূর্ণায়মান ডিভাইসের চিত্রাঙ্কন ও পর্যবেক্ষণ
রো-রুমে ব্যবহৃত বিভিন্ন ঘূর্ণায়মান ডিভাইসের চিত্রাঙ্কন ও পর্যবেক্ষণ
(Study and draw differ rotating devices (i.e. beaters) used in blow room indicating the name of different parts and th specific functions)
তত্ত্ব (Theory)
ঘূর্ণায়মান ডিভাইসের সাহায্যে তুলার আঁশের অপদ্রব্য পরিষ্কারকরণ, সোজাকরণ এবং পরবর্তী উপযোগী স্লাইভার তৈরিকরণ। প্রক্রিয়ার
উদ্দেশ্য (Objectives)
(i) ঘূর্ণায়মান ডিভাইস সম্পর্কে অবগত হওয়া।
(ii) ঘূর্ণায়মান ডিভাইস এর বিভিন্ন যন্ত্রাংশ সম্পর্কে অবগত হওয়া।
(iii) ঘূর্ণায়মান ডিভাইস এর কর্ম প্রক্রিয়া সম্পর্কে অবগত হওয়া।
বর্ণনা (Discuss) :

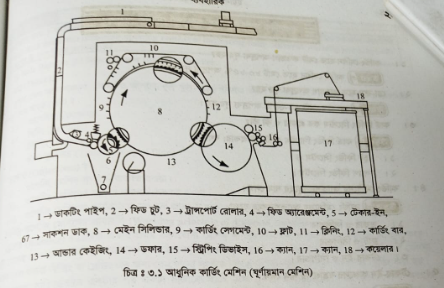

আধুনিক উচ্চ উৎপাদনশীল ঘূর্ণায়মান চুট ফিড কার্ডের বর্ণনা ও কার্যাবলি (Working principle of moder rotating chute feed high production card) : একটি আধুনিক কার্ডিং মেশিনে কাঁচামাল পাইপের মাধ্যমে চুট ফিডে সরবরাহ করে। একটি ট্রান্সপোর্ট রোলারের দ্রব্যসমূহকে ফিডিং এর জন্য সামনের দিকে এগিয়ে দেয়।
চুট ফিড এমনভাবে তৈরি যাতে আশসমূহ ট্রান্সপোর্ট রোলার থেকে একটি সিটের মতো সামনের দিকে অগ্রসর হতে থাকে। সম্পূর্ণ ফিডিং ডিভাইসটি এই কমপ্রেসড আঁশের নির্মা টেকারইনের দিকে এগিয়ে দেয়।
গতানুগতিক কার্ডের মতো আধুনিক কার্ডিং মেশিনের ফিড অ্যাডজাস্টমেন্ট এমনভাে ডিজাইন করা থাকে, যাতে ফাইবারসমূহ আস্তে আস্তে টেকারইনের অভ্যন্তরে প্রবেশ করে এবং ফিড অ্যাডজাস্টমেন্ট কি প্লেট ও ফিড রোলারের মতো ল্যাপের সিটকে ধরে রাখে ও টেকার-ইন কম্ব করে সিট থেকে আঁশসমূহ নিয়ে নেয়।
টেকার-ইন আঁশসমূহকে খুলে মূল সিলিন্ডারে স্থানান্তর করে।
মোট নাইফদ্বয় গ্রিড ও কাডিং সেগমেন্টের কারণ কাঁচামাল এ সময় খুব বেশি পরিমাণে ময়লা অপদ্রব্য দূর করে। গ্রিডের নিচে সাকশন ডাক্টস (Suction duct) অপদ্রব্যসমূহ বাতাসের প্রবাহের মাধ্যমে দূর করে। মূল সিলিন্ডার আঁশের গুচ্ছকে ফ্লাটের কাছে নিয়ে যায়, এবং ফ্লাট সিলিন্ডার এর ওয়্যারের মাধ্যমে আঁশসমূহ একক ফাইবারে নিয়ে আসে।
এই দুই ডিজাইনের মাধ্যমেই মূল কার্ডিং অ্যাকশ সংগঠিত হয়। এখানে সিলিন্ডারের মেটালিক ওয়্যার ও ফ্লাটের ফ্লেক্সিবল ওয়্যার পরস্পর বিপরীত দিকে এবং সিলিন্ডার এ পৃষ্ঠগতি দ্রুতগতি সম্পন্ন এবং ফ্লাটের পৃষ্ঠগতি খুব অল্প গতিসম্পন্ন।
ফ্লাট ও সিলিন্ডারের গতি একই দিকে হওয়ার পর উভয়ের মধ্যে কার্ডিং অ্যাকশনের সৃষ্টি হয়। 80 থেকে 116টি আলাদা আলাদা ফ্লাট বার একটি প্রান্তবিহীন চেইন দ্বারা ব থাকে, কিন্তু মাত্র 30 থেকে 46টি বার সবসময় সিলিন্ডারের সাথে কার্ডিং অ্যাকশন পজিশনে থাকে অর্থাৎ কাজ করে।
বারকে পরিষ্কার করার জন্য একটি ক্লিনিং ইউনিট রয়েছে, যা বিরামহীনভাবে ফ্লাটকে পরিষ্কার করতে থাকে এবং স্ট্রিপ, ক্ষুদ্র আঁশ, ফরেইন ম্যাটার, নেপস ইত্যাদি দূর করে। এটি ছাড়াও সিলিন্ডারের সামনের ও পিছনের অংশে কা অনঢ় কার্ডিং বার রয়েছে, যা সর্বক্ষণ কাজ করতে থাকে ।
সিলিন্ডারের নিচের অংশে গ্রিডসমূহ অথবা কভার প্লেট দ্বারা ঢাকা থাকে ।
কার্ডিং মেশিনের সামনের অংশের স্ট্রিপিং ডিভাইস ডফারের ওরেভকে খুলে নিয়ে নেয় এবং ট্রাম্পেট ও ক্যালেন্ডার রোলারের মাধ্যমে স্লাইভার আকারে কয়েলার হেডে যায়, যেখান থেকে কয়েলার ক্যালেন্ডার রোলারের মাধ্যমে স্লাইভার ক্যানে কয়েল আকারে জমা হয়।
আধুনিক কার্ডিং মেশিনে সমস্ত ওয়ার্কিং রোলারসমূহ সিলিন্ডার কার্ড ক্লথ দিয়ে ঢাকা থাকে এবং এই কার্ড ক্লথ কিছু নির্দিষ্ট সময় পর পর পরিষ্কার করা হয়। আধুনিক কার্ডিং মেশিন পরিষ্কার রাখার জন্য একটি সাকশন ইউনিট কাজ করে, যা সর্বক্ষণ মেশিনটি পরিষ্কার রাখে ।
সর্তকতা (Precavtion) :
১। ঘূর্ণায়মান মেশিন খুব সতর্কতার সাথে চালনা করতে হবে
২। ঘূর্ণায়মান মেশিন চালাতে শিক্ষকের সাহায্যে নিতে হবে
৩। মেশিনের যন্ত্রাংশ সম্পর্কে সাবধানতা অবলম্বন করতে হবে
৪। ধারালো যন্ত্রাংশ সাবধানতার সাথে ধরতে হবে।
